背景《球球大作战》实现要点

很早以前有个游戏叫 agar ,就是类似大球吃小球的游戏。最近国内在手游上也出现了类似的游戏,比较好的有《球球大作战》和《疯狂贪吃蛇》。对于这两款游戏,不是很感冒,不过还是想把其中的一些内容提取出来,做成一个博客背景动画。

从想法到实现花费了大约一天半的时间,具体实现细节可以参考代码,这里只记录一下一些实现难点。

游戏引擎

实现没有用什么游戏引擎,也是自己手写了一个简单的“引擎”,有一个不断通过调用 window.requestAnimationFrame() 实现自身死循环的函数,在函数内部依次调用“绘画对象”的 updatedraw 方法,来让对象更新自身和绘制自身。

简化代码如下:

var that = this;
this.mainLoop = function () {
    if (isRunning) {
        window.requestAnimationFrame(that.mainLoop); // 循环自身
    }
    update(); // 更新
    draw(); // 绘制
    cleanup(); // 清理过期对象
}

this.mainLoop();

对象管理

需要被管理的对象放置在一个array里(不知道JavaScript对这类数据结构叫什么),每个对象(Object)都有自己的数据和函数,类似于下面的样子:

function spritObject() {
    var obj = {};
    return {
        update: function() {}
        draw: function(ctx) {}
        isDead: function() {}
    }
}

obj 中可以存储对象的私有数值,比如小球的位置(坐标)、小球的大小(半径)、小球的速度、小球的加速度等等。update 每一帧会被调用一次,可以更新小球的状态。draw 每一帧会被调用一次,之前Canvas画布会被提前清空,这个时候,小球需要重新绘制自己的样式。 isDead 用于判断当前对象是否还有用,没用的对象会在下个周期被从Array中清理出去。

附一段清理的代码,其实就是从Array中删除元素的代码,我才发现我上个版本的清理代码中有个函数写错了😓。(我把 splice 写成了 split,幸亏上个背景的对象不用被清理。😋)

for (var i = 0; i < this.list.length; i++) {
    if (this.list[i].isDead()) {
        this.list.splice(i, 1);
    }
}

小球

小球是动画里角色的基本样式,一切行为和绘制都围绕着圆形球来进行。我将小球根据功能划分为三类:球球、食物和刺球。球球 通过吃食物和其它小点的球球来增大自身,食物 就是被球球吃的,刺球 是作为限制球球无限增长的角色存在的。

小球最基本的定义为:

var ball = {
    type: ,  // 小球类型(球球、食物、刺球)
    x: ,     // 当前x坐标
    y: ,     // 当前y坐标
    vx: ,    // x方向速度,每帧x方向移动的距离
    vy: ,    // y方向速度
    size: ,  // 小球的面积
    radius: ,// 小球半径
    isDead: ,// 小球是否需要被清理
    age: ,   // 小球当前存活帧数(保护期使用)
    color:   // 小球的颜色
};

不同类型的小球只是其中的一些属性不同,比如,食物和刺球不移动,那么它们的vx和vy都为0(实际上,就没执行这两类的update函数)。

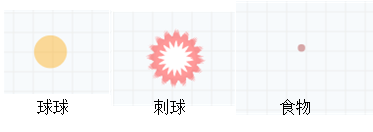

小球类型

小球的绘制其实就是在(x, y)坐标的位置画一个radius半径的圆,并填充颜色。

碰撞检测

说到碰撞检测,这里不得不说一下物理上面的知识,小球们的碰撞被分为两种情况:

(球球 vs 刺球)

这类使用的是“碰”策略,两个物体碰到一起就会触发操作。主要判断的思想是两个物体圆心的距离 小于等于 两物体半径之和,这里用公式就是 dis(o1,o2)<=r1+r2dis(o_1, o_2) <= r_1 + r_2

小球外切

// 刺球判断
for (var i = 0; i < this._prick.list.length; i++) {
    var prick = this._prick.list[i];
    for (var j = 0; j < this._balls.list.length; j++) {
        var ball = this._balls.list[j];
        if (ball.isDead) continue;
        if (prick.isDead) break;
        if (prick.size > ball.size) continue;
        var dis = Math.sqrt((ball.x - prick.x) * (ball.x - prick.x) + (ball.y - prick.y) * (ball.y - prick.y));
        if (dis <= ball.radius + prick.radius) {
            ball.isDead = true;
            prick.isDead = true;
            //TODO:球球分裂
        }
    }
}

首先保证球球和刺球都是存活的,然后计算球球和刺球圆心的距离,如果距离小于两个小球的半径之和,然后就可以清理掉这两个小球了。

(球球 vs 球球) or (球球 vs 食物)

这类使用的是“包含”策略,当半径大的物体完全包含半径小的物体的时候触发操作。主要判断思想是两个物体圆心的距离 和 小圆半径之和 小于等于 大圆半径,使用公式描述一下 dis(o1,o2)+r2<=r1dis(o_1, o_2) + r_2 <= r_1,其中, r1>r2r_1>r_2

小球内切

// 球球吃球球
for (var i = 0; i < this._balls.list.length; i++) {
    var balla = this._balls.list[i];
    if (balla.age < this._balls.opts.protectedAge) continue;
    for (var j = i + 1; j < this._balls.list.length; j++) {
        var ballb = this._balls.list[j];
        if (ballb.isDead) continue;
        if (balla.isDead) break;
        if (ballb.age < this._balls.opts.protectedAge) continue;
        var dis = Math.sqrt((balla.x - ballb.x) * (balla.x - ballb.x) + (balla.y - ballb.y) * (balla.y - ballb.y));
        if (balla.radius < ballb.radius && dis + balla.radius <= ballb.radius) {
            ballb.size += balla.size;
            ballb.radius = Math.sqrt(ballb.size / Math.PI);
            balla.isDead = true;
        } else if (ballb.radius < balla.radius && dis + ballb.radius <= balla.radius) {
            balla.size += ballb.size;
            balla.radius = Math.sqrt(balla.size / Math.PI);
            ballb.isDead = true;
        }
    }
}

首先判断球球是否在保护期,在保护期的球球直接跳过。判断半径的大小,根据半径大小应用上面的公式。

刺球绘制

刺球的绘制单独拿出来说一下,相比球球来说,刺球外面多了一层刺的形状。

刺球

说起刺的形状,就像起伏的山峰一样,说到起伏的山峰,就想到了sin,恩恩。这里把sin的值量化一下,用线连起来就成了山峰的形状了。

sin量化连线

之后怎么将这个“变化”应用到曲面上。我们可以通过 x=rcos(a)x=r·cos(a)y=rsin(a)y=r·sin(a) 算出当前角度a在圆周上的点的坐标,但是如何将“变化”应用到坐标上。这里直接想象不太好想象,我们可以理解成半径随着sin的变化而变化,于是,新的半径为 ra=r+bsin(a)r_a=r+b·sin(a) ,其中b为一个调整系数常量,绘制坐标公式也为 x=(r+bsin(a))cos(a)x=(r+b·sin(a))·cos(a)y=(r+bsin(a))sin(a)y=(r+b·sin(a))·sin(a)

路径点计算

// 绘制刺球
for (var i = 0; i < this._prick.list.length; i++) {
    var prick = this._prick.list[i];
    ctx.beginPath();
    ctx.arc(prick.x, prick.y, prick.radius, 0, Math.PI * 2);
    ctx.closePath();
    ctx.fillStyle = "#fff";
    ctx.fill();

    ctx.beginPath();
    ctx.strokeStyle = "rgba(255, 0, 0, 0.4)";
    ctx.lineWidth = 2;
    ctx.moveTo(prick.x + prick.radius * Math.cos(0), prick.y + prick.radius * Math.sin(0));
    for (var a = 0; a < 360; a++) {
        ctx.lineTo(prick.x + (prick.radius + 2 * Math.sin(a * 2)) * Math.cos(Math.PI / 180.0 * a),
            prick.y + (prick.radius + 2 * Math.sin(a * 2)) * Math.sin(Math.PI / 180.0 * a))
    }
    ctx.stroke();
}

绘制网格背景

这个没啥好说的,就是划线,一定间隔划线。话说,如果间隔足够小,那么画的线就变成了面,这就是“线动成面”的原理。

// 背景网格
ctx.lineWidth = 1;
ctx.strokeStyle = "#eee";
ctx.beginPath();
for (var i = 0; i <= this.width; i += 20) {
    ctx.moveTo(i, 0);
    ctx.lineTo(i, this.height);
}
for (var i = 0; i <= this.height; i += 20) {
    ctx.moveTo(0, i);
    ctx.lineTo(this.width, i);
}
ctx.stroke();

其它

除了上面说到的那些,还有其它一些细节。比如,给球球设置了一个保护期,主要避免球球碰到刺球分裂的时候,又被自己吃掉了。🐶这里定义200帧以内为保护期,保护期内会禁止碰撞检测,只进行位置更新。比如,刺球对比它小的球球没有效果,可以说是弱者的保护伞呐☔。还比如,保护期内还给球球画了一个贴心的保护罩罩,用的画弧线实现的。哎,字写起来太累,这里就不叙述了。

希望看官们喜欢这次的背景,下次更新还不知道要到啥时候,有空可以移步“秀一秀”看看过去的那些背景。其实最近已经构想了5-6个背景,不过太懒了再加上心情很容易不好,有空的时候会一一实现的,感觉还是蛮有意思的。那么最快下月再见了。

祝你的八月天天快乐。👊
